Взаимодействие

Archicad может сохранять файлы более, чем в 40 форматах, включая DWG, PDF и XLS, а также IFC и BCF, являющихся независимым стандартом межплатформенного обмена данными.

• Встроенная Точка привязки

  Оптимизируйте процесс координации благодаря появившейся в Archicad встроенной Точке привязки.

  Точка привязки упрощает сопоставление моделей с координатами реального мира при взаимодействии с Open BIM. Точку привязки можно использовать при обмене файлами IFC и BCF, а также при работе с обычными форматами файлов, такими как DWG;

• Простая миграция из Revit в Archicad

  Функция обмена геометрией RFA и RVT позволяет повторно использовать файлы проектов при миграции из Revit в Archicad. Теперь это расширение изначально присутствует в Archicad и поддерживает файлы Autodesk Revit;

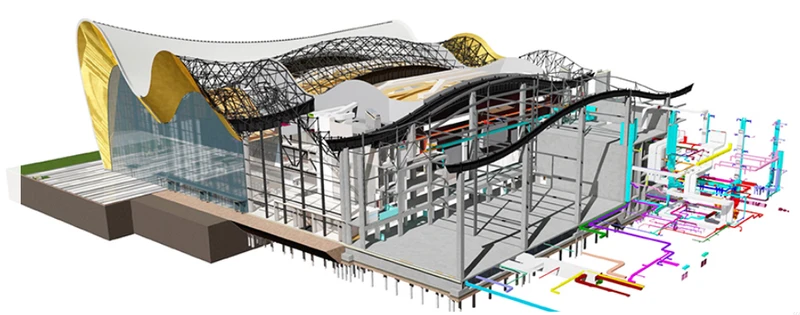

• Взаимодействие с Revit

  Улучшено взаимодействие с инженерами, использующими Revit MEP;

  Теперь в Archicad поддерживаются файлы Revit вплоть до версии 2021. Файлы RFA можно импортировать в виде Объектов Archicad и создавать MEP-оборудование на основе файлов Семейств Revit. 3D-модели можно экспортировать в виде 3D-геометрии Revit и связывать с 3D-моделями RVT. Поддержка в Archicad Фильтра дисциплин Revit дает возможность отображать в Archicad связанные файлы RVT точно так же, как они выглядят в Revit;

• Улучшения расширения Solibri connection

  Solibri является ведущим приложением проверки соответствия проектов требованиям и стандартам. Бесплатное расширение Archicad-Solibri Connection поможет вам сэкономить время и снизить риск появления ошибок. Теперь вы можете выбрать в элементы в Solibri и сразу отобразить их в Archicad с такими же параметрами вида и расположения камеры;

• Улучшения аналитического моделирования;

• Автоматическое сопоставление экспортируемых заводских профилей

  Экономьте свое время и силы при обмене файлами с инженерами-конструкторами. Экспортируя конструктивные элементы в формате SAF, в Archicad можно автоматически сопоставить их с заводскими профилями, хранящимися в преднастроенной или созданной вами базе данных;

• Улучшения правил корректировки

  Правила корректировки позволяют инженерам-конструкторам не настраивать вручную соединения компонентов аналитической модели. В Archicad 25 улучшены некоторые функции аналитического моделирования (такие как Корректировка смещением, Диапазон соединения, Подрезка накладывающихся частей пластин и Создание конструктивных опор);

• Поддержка конструктивных нагрузок

  Взаимодействуйте с инженерами-конструкторами без потери каких-либо данных. В Archicad 25 можно отображать и настраивать конструктивные нагрузки для компонентов аналитической модели. Эти данные полностью передаются в формате SAF в процессе интегрированного проектирования.

Проектирование

Выполнение архитекторами многих задач упрощается в Archicad за счет множества изменений, направленных на повышение эффективности и удобства работы.

• Новая мебель для частных и коммерческих интерьеров

  Библиотека Archicad, насчитывающая уже более 1300 элементов, пополнилась 39 новыми объектами современной мебели и декора, среди которых — кровати, вешалки для одежды, шторы, столы, стулья, матрасы и грили-барбекю.

• Быстрая навигация между 2D- и 3D-видами

  Вы работаете в 3D и хотите отредактировать какой-то элемент на плане этажа? Нет ничего проще. Выбрав элемент, просто воспользуйтесь командой контекстного меню, чтобы сразу отобразить и выбрать интересующий вас элемент в 2D.

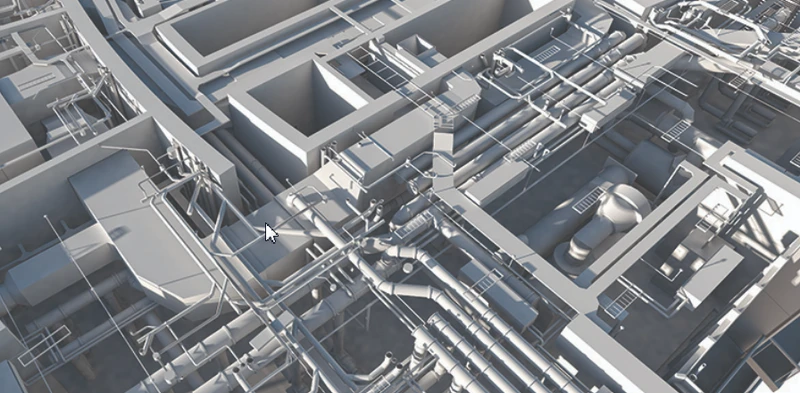

• Многоугольные отверстия и выноски MEP

  Поддержка многоугольных отверстий не только расширяет возможности моделирования, но и повышает точность автоматически формируемых ведомостей и спецификаций. Теперь вы можете создавать любые отверстия для элементов инженерных сетей.

• Прямое взаимодействие с Rhino 6 и Rhino 7

  Импортируйте и экспортируйте файлы Rhino 6 и Rhino 7, чтобы использовать возможности передовых инструментов моделирования свободных форм, а затем переключитесь в Archicad, чтобы продолжить разработку проекта и создание документации.

• Улучшения инструмента Лестница
• Новый способ расчета геометрии лестниц По хорде

  Линии всхода лестниц теперь можно задавать в соответствии с разными стандартами. Помимо ранее существовавшего расчете геометрии По дуге появился новый вариант, рассчитывающий геометрию По хорде.

• Новые варианты расположения забежных ступеней

  Теперь для забежных ступеней можно применять вариант Точка поворота — Асимметричная ступень. Создавайте и редактируйте любые лестницы быстро и без лишний усилий.

• Новые способы управления лестничными площадками

  Теперь дополнительная длина лестничных площадок может равномерно распределяться от начала или от конца площадки. Это особенно удобно, если необходимо менять геометрию ранее созданных лестниц.

Визуализация

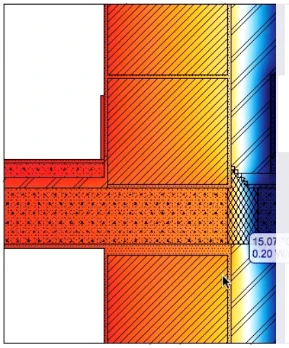

• Отображение текстур покрытий в проекциях разрезов и фасадов. Оживите подачу своих проектов и сделайте ее более реалистичной за счет возможности отображения текстур примененных покрытий в проекциях разрезов и фасадов;

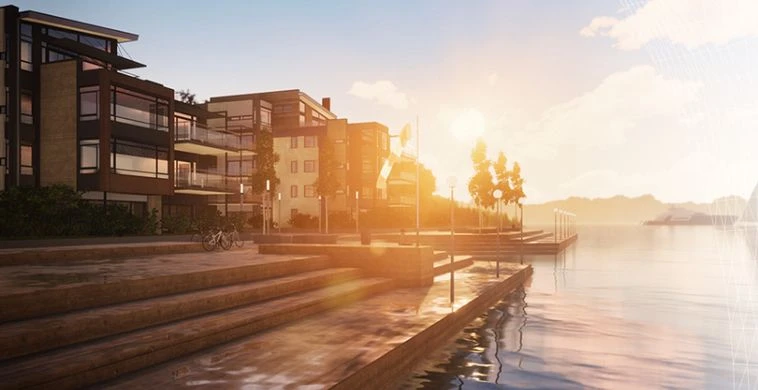

• Реалистичные мягкие тени и штриховки поверхностей текстур. Новый механизм отображения мягких реалистичных теней на текстурах повышает привлекательность графической подачи и позволяет лучше выделить детали проекта, ведь ни для кого не секрет, что хорошая подача идей и решений может ускорить их согласование со стороны заказчика;
• Поддержка графической технологии Metal на компьютерах Mac. D-навигация и визуализация на Mac выполняется быстрее, чем когда-либо. Archicad теперь использует Metal — новое графическое API Apple, заменившее собой Open GL. Metal имеет почти прямой доступ к графическому процессору и обеспечивает повышенную скорость визуализации.

Документация

Создавайте точную и качественную документацию, автоматически отражающую даже малейшие изменения модели и соответствующую любым требованиям и стандартам.

• Новые параметры Графической замены. Новые элементы управления в диалоге Правила графической замены позволяют вместо перьев применять RGB-цвета для окраски элементов в 3D-окне и в 2D-проекциях. Вы можете настраивать прозрачность покрытий и управлять отображением контуров элементов в модельных видах. * Возможность управления прозрачностью покрытий и выбора RGB-цвета для покрытий появится в одном из обновлений Archicad 25;
• Новые выноски для MEP-элементов. Для всех MEP-элементов можно наносить новую выноску, содержащую данные о сечениях элементов, инженерных системах и иную информацию.

Улучшения пользовательского интерфейса

Диалоги создания оболочек и морфов были упрощены и дополнены новыми пиктограммами. Обновлены панели Информационного табло зон и выносных надписей, а Способ построения и Геометрический вариант теперь могут отображаться по отдельности. Диалог Параметры солнца обеспечивает обратную графическую связь с построением собственных и падающих теней, а при анимации солнечного освещения может отображаться информация о расположении объекта и времени визуализации.

Управление реквизитами

Покрытия с отсутствующими текстурами отмечаются специальной пиктограммой. Кроме того, пользователи могут сортировать реквизиты по отсутствующим текстурам.

Обновленные Параметры видов

В Параметрах видов появились уникальные идентификаторы. Теперь их больше не надо обновлять вручную при изменении названий комбинаций слоев, параметров модельного вида, наборов перьев и т.д.

Параметры линий выносных надписей

Линии выносных надписей можно соединять с верхними, нижними и центральными точками текстовых блоков, а также появилась возможность подчеркивать верхние или нижние строки.

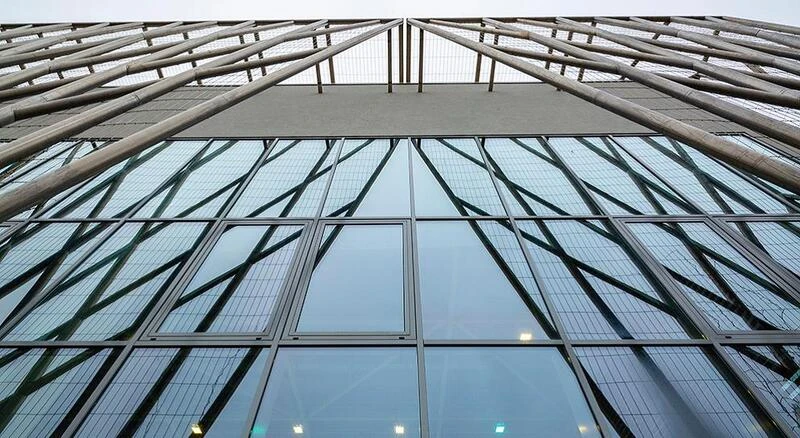

Улучшения навесных стен

К улучшениям навесных стен относятся различные настройки глухого остекления и створок с жалюзи. Панели с профилированными торцами теперь могут располагаться в любом месте навесной стены, даже в точке начала профиля.

Интегрированная активация и деактивация ключей защиты

Теперь автоматическая активация и ручная деактивация программных ключей защиты осуществляется непосредственно в Archicad. Если программе при запуске не удается обнаружить действующий ключ, то пользователь может выполнить вход в свою учетную запись GSID, чтобы автоматически получить собственную лицензию. Управлять ключом защиты можно в меню Помощь.
