EnergyCS Line
Программный комплекс предназначен для автоматизации проектирования механической части воздушных линий электропередач (ВЛ), волоконно-оптических линий связи (ВОЛС), подвешиваемых на опорах ВЛ, а также гибких ошиновок открытых распределительных устройств (ОРУ) электрических станций и подстанций.
от 73 300 ₽
от 73 300 ₽
САПР
Приложения
nanoCAD Металлоконструкции
Разработка документации разделов КЖ и КМ
nanoCAD Стройплощадка
Организация строительства
nanoCAD GeoniCS
Проекты в области землеустройства, изысканий и генплана
nanoCAD Облака точек
Обработка данных 3D-сканирования
nanoCAD GeoSeries
Инженерные изыскания и проектирование трубопроводов
nanoCAD Конструкции PS
Разработка документации разделов КЖ и КЖИ
Решения для машиностроения
nanoCAD Механика PRO
3D-моделирование и проектирование в машиностроении
nanoCAD GeoniCS
Модуль nanoCAD «Сети»
Трассировка инженерных коммуникаций
Модуль nanoCAD «Трассы»
Проектирование линейно-протяженных объектов
Модуль nanoCAD «Топоплан»
Создание цифровой модели местности
Модуль nanoCAD «Сечения»
Поперечные профиля по типовым конструкциям
Модуль nanoCAD «Геомодель»
Инженерно-геологические разрезы и колонки
Модуль nanoCAD «Генплан»
Генеральные планы и вертикальная планировка
Модуль nanoCAD GeoniCS «Топоплан»
Для подготовки топографических карт и моделей рельефа
BIM-решения
nanoCAD BIM СКС
ТИМ-проекты по разделу СКС
nanoCAD BIM ОПС
ТИМ-проекты по разделу СБ
nanoCAD BIM ВК
ТИМ-проекты по разделу ВК
nanoCAD BIM Отопление
ТИМ-проекты по разделу ОВиК
nanoCAD BIM Вентиляция
ТИМ-проекты по разделу ОВиК
nanoCAD BIM Электро
ТИМ-проекты по разделам ЭМ, ЭО, ЭН
nanoCAD BIM Строительство
ТИМ-проекты по разделам КР, КМ, КЖ, КД, АР
Специальные решения
TDMS Фарватер
Управление разработкой проектов
Задачи
Выполнение автоматизированной расстановки промежуточных опор по профилю трассы с учетом пересечений и зон запрета.

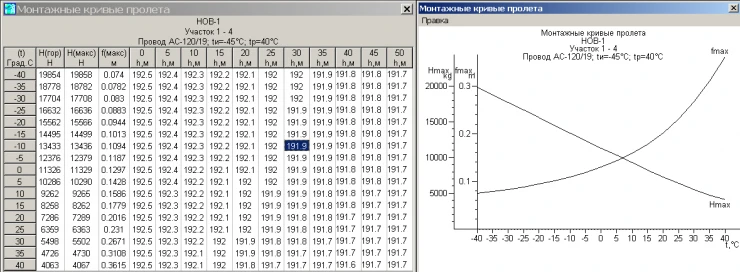

Получение кривых провисаний провода, габаритов и распределение механических напряжений в любом пролете (в нормальном режиме или в режиме обрыва провода в одном из пролетов).

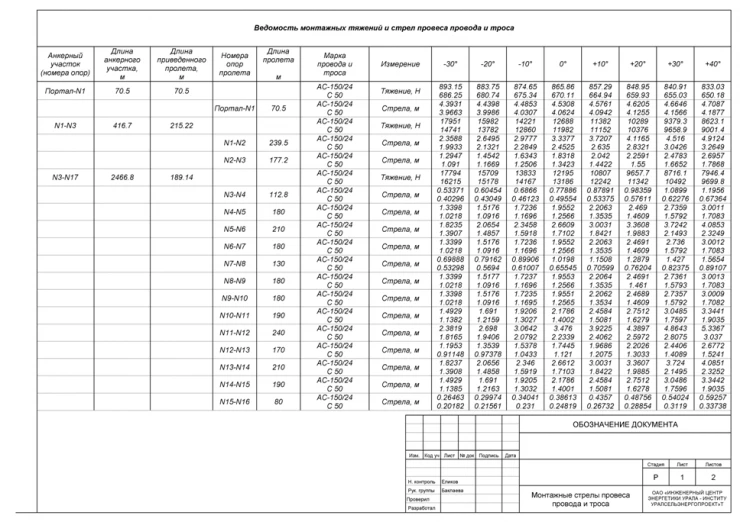

Получение таблиц монтажных тяжений и монтажных стрел провеса провода, грозозащитного троса и оптического кабеля.
Оценка необходимости установки гасителей вибрации и рассчитать их точки креплений на проводе и на грозозащитном тросе.
Проверка расстояния «провод — трос» по вертикали и получение рекомендаций по расстановке опор для решения проблемы недостаточного расстояния.
Определение нагрузки на подвес провода с целью оценки устойчивости подвесных гирлянд изоляторов.
Определение нормативных и расчетных нагрузок на опоры, обусловленных весом провода, его тяжением и скоростным напором ветра — для оценки нагрузочной способности опор и расчета фундаментов.

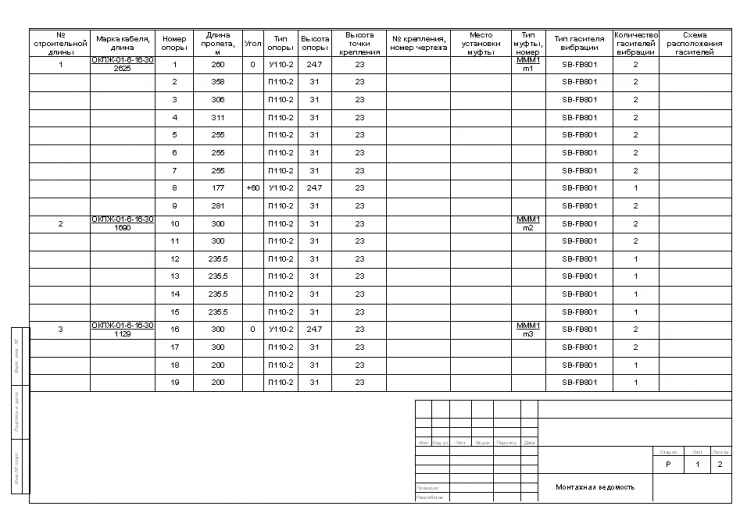

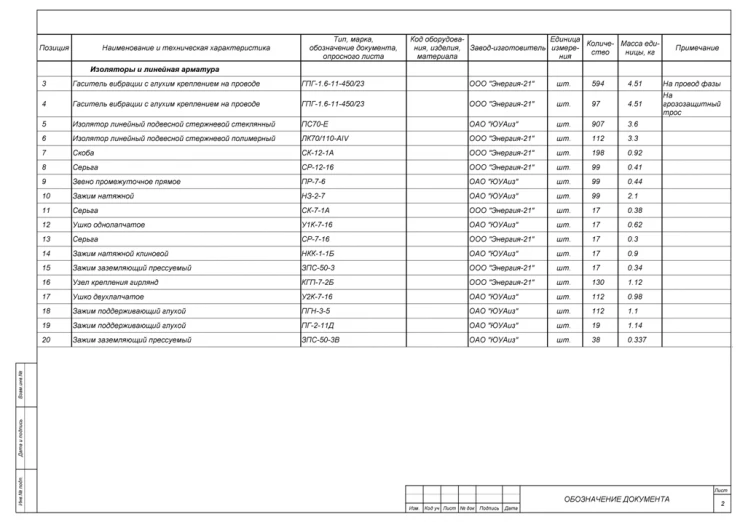

Получение различных ведомостей оборудования, в том числе и общей ведомости для формирования заказных спецификаций.
Выполнение расчетов отвода земель и вырубки просеки.
О платформе за 1 минуту...
Все возможности продукта: EnergyCS Line

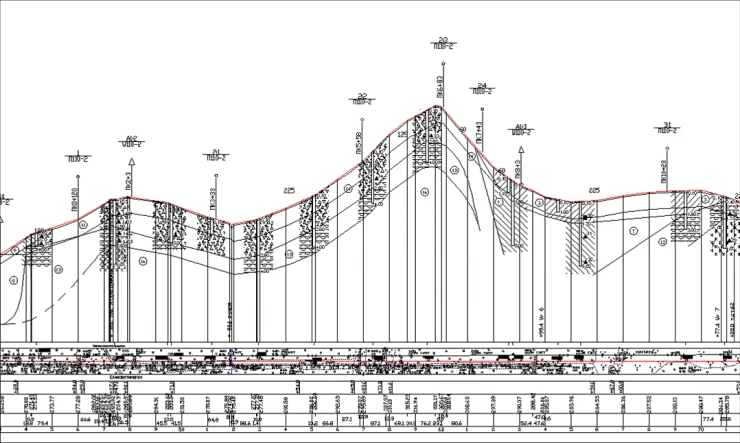

Расстановка опор производится в диалоговом режиме
EnergyCS Line позволяет выполнить автоматическую расстановку опор от указанной опоры до последней. При автоматической расстановке учитывается рельеф поверхности, зоны запрета установки опор на профиле и зоны допустимых расстояний вблизи пересекаемых объектов. Качество расстановки на каждом анкерном участке оценивается визуально по схеме расстановки опор. Коррективы в расстановку вносятся с помощью…
Документирование табличных данных осуществляется с использованием MS Word на основе заранее заготовленных шаблонов
Документирование расстановки опор.
Стоимость ПО
Выберите свою акцию, которая станет максимально выгодной при покупке nanoCAD
Любое вертикальное решение nanoCAD - бесплатно 30 дней!
Обучение при покупке nanoCAD - бесплатно!
Скачать дистрибутив nanoCAD и пользоваться - бесплатно 30 дней!
Что нового?
Учет участков кабельных вставок
Учет вытяжки проводов, тросов, ВОК
Возможность учета характеристик компонентов провода
Системные требования
Видеоадаптер
- Минимальные требования: графический процессор с поддержкой 3D-ускорения, объемом видеопамяти 1 Гб
- Рекомендуемые требования: графический процессор с поддержкой 3D-ускорения, объемом видеопамяти 4 Гб (поддерживающий OpenGL 2.1 или DirectX 11)
Дополнительное оборудование
- Мышь или другие устройства указания
Операционная система
- Windows XP;
- Windows Vista x32;
- Windows 7-32.
Для установки программы требуются права Администратора
Место на диске
- 500 Мб и более на системном диске
Требования к пользователю
- MS Office Word 2003/2007/2010
- AutoCAD 2007?2012 >
- Acrobat Reader для просмотра документации
Разрешение экрана
- Минимальные требования: 1024х768 px
- Рекомендуемые требования: 1280х1024 px
Оперативная память
- Минимальные требования: 1 Гб
- Рекомендуемые требования: 4 Гб и выше
Дополнительное ПО
- MS Office Word 2007/2010
Требования к пользователю
- Знание основных приемов работы с операционной системой Windows.
- Знания и навыки по работе с AutoCAD той версии, с которой будет работать EnergyCS Line.
- Понимание задач, связанных с проектированием воздушных линий электропередачи.
