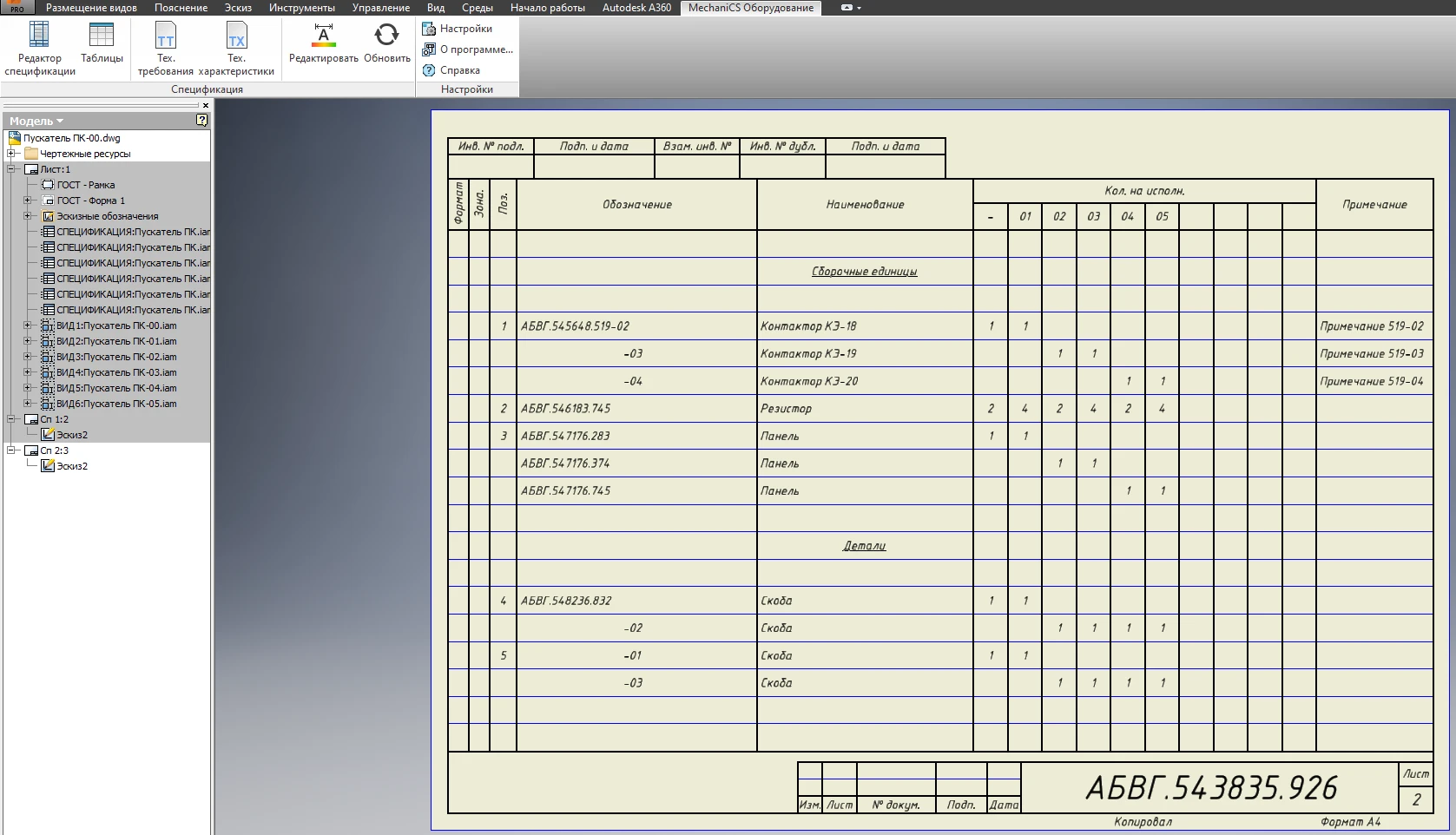

Групповые спецификации тип А и тип Б в платформе Autodesk Inventor

Разработан функционал групповых спецификаций тип А и тип Б на основе параметрических сборок Autodesk Inventor.

Спецификация MechaniCS собирает информацию с выносок позиций спецификации платформы Autodesk Inventor, обрабатывает собранную информацию при помощи Редактора спецификаций и формирует листы со спецификацией в чертеже Inventor.

Для удобства пользователей в папку «Samples» добавлены примеры спецификаций электродвигателя асинхронного и пускателя ПК из ГОСТ 2.113−75. На этих примерах можно видеть, как устроена работа групповых спецификаций, откуда и какие свойства в них собираются и куда передаются.

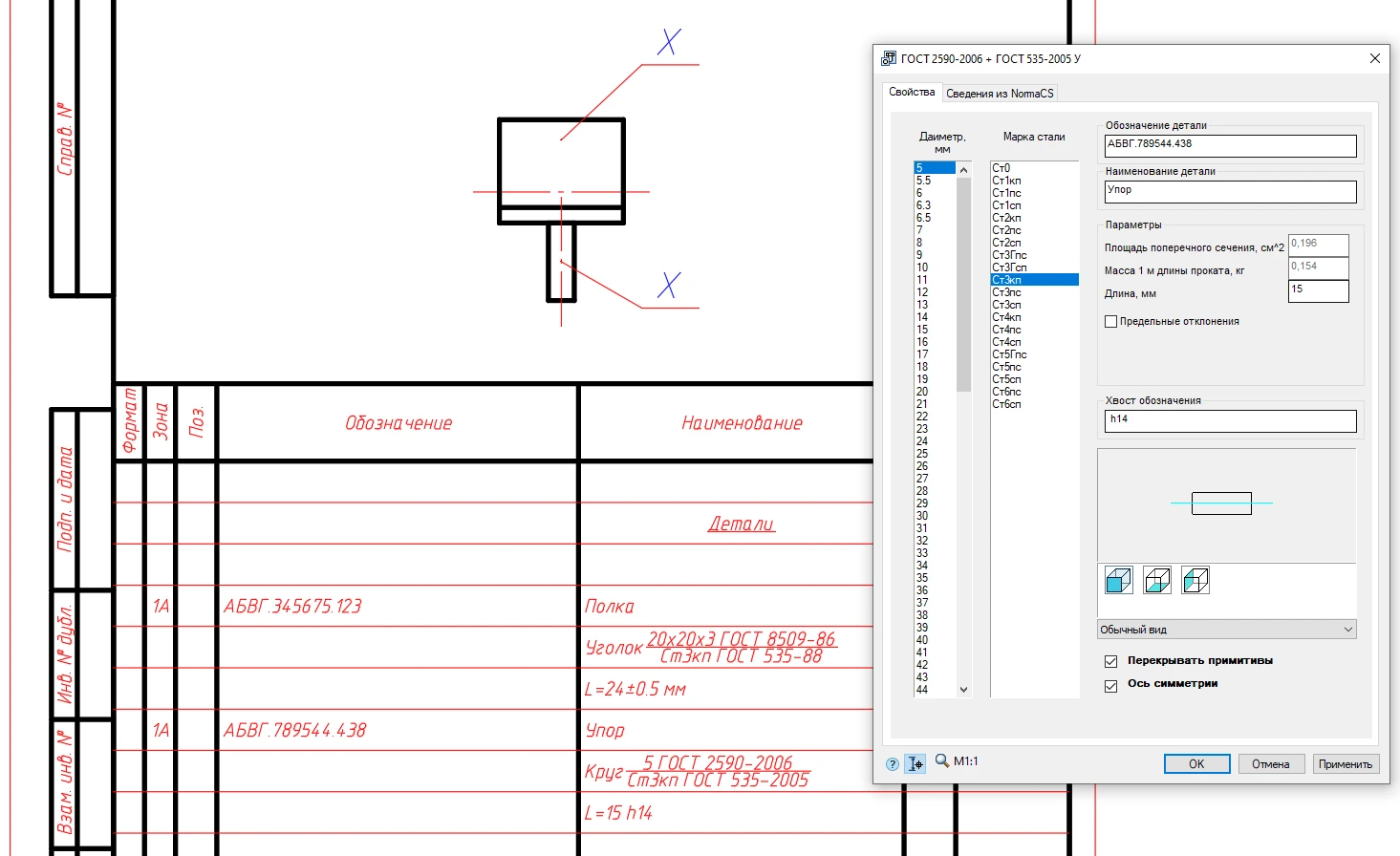

Профили с марками сталей

В базу элементов добавлены профили, у которых можно выбирать марку стали, а также задавать обозначение детали, наименование, предельные отклонения или квалитет длины. Все эти параметры автоматически попадают в соответствующие поля спецификации. У таких профилей сохраняется весь функционал построения геометрии (виды сверху, снизу, справа, слева, спереди и сзади, 3D-исполнения).

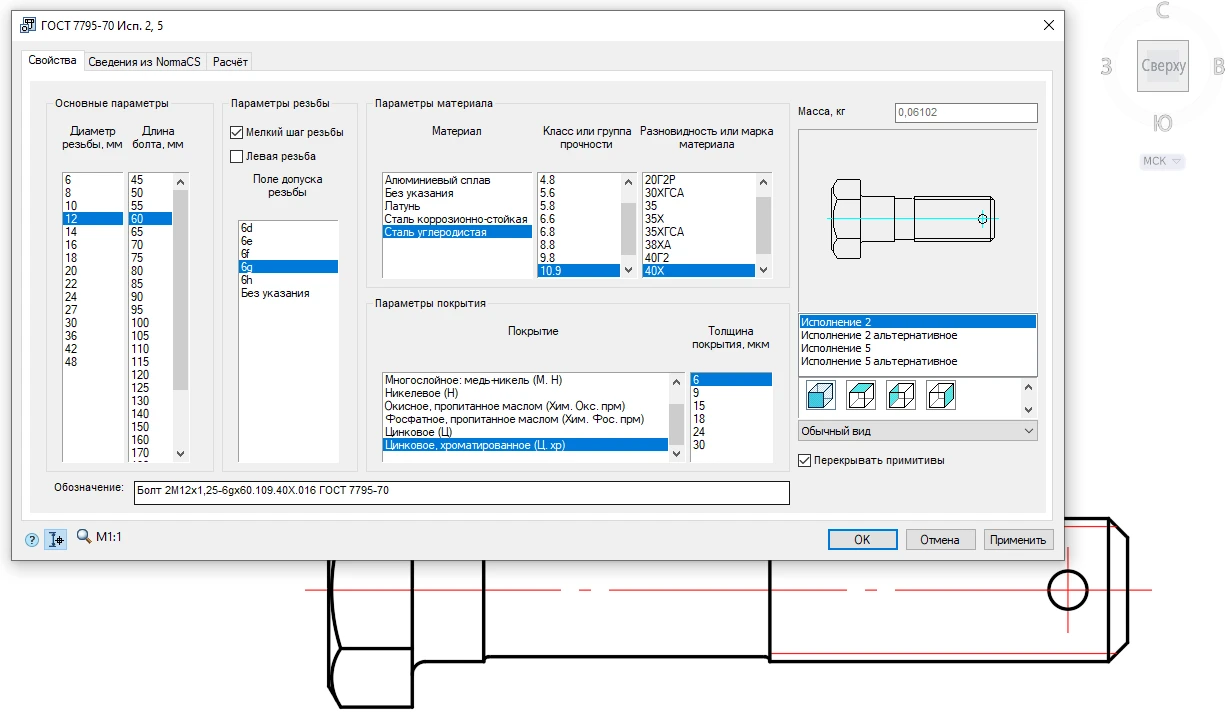

Свойства крепежа для формирования сложных условных обозначений

Для старых стандартов добавлены следующие свойства (в соответствии с требованиями к обозначению крепежа ГОСТ 1759.0):

• направление резьбы;
• поле допуска резьбы;
• материал;
• класс/группа прочности;
• разновидность/марка стали;
• покрытие;
• толщина покрытия.

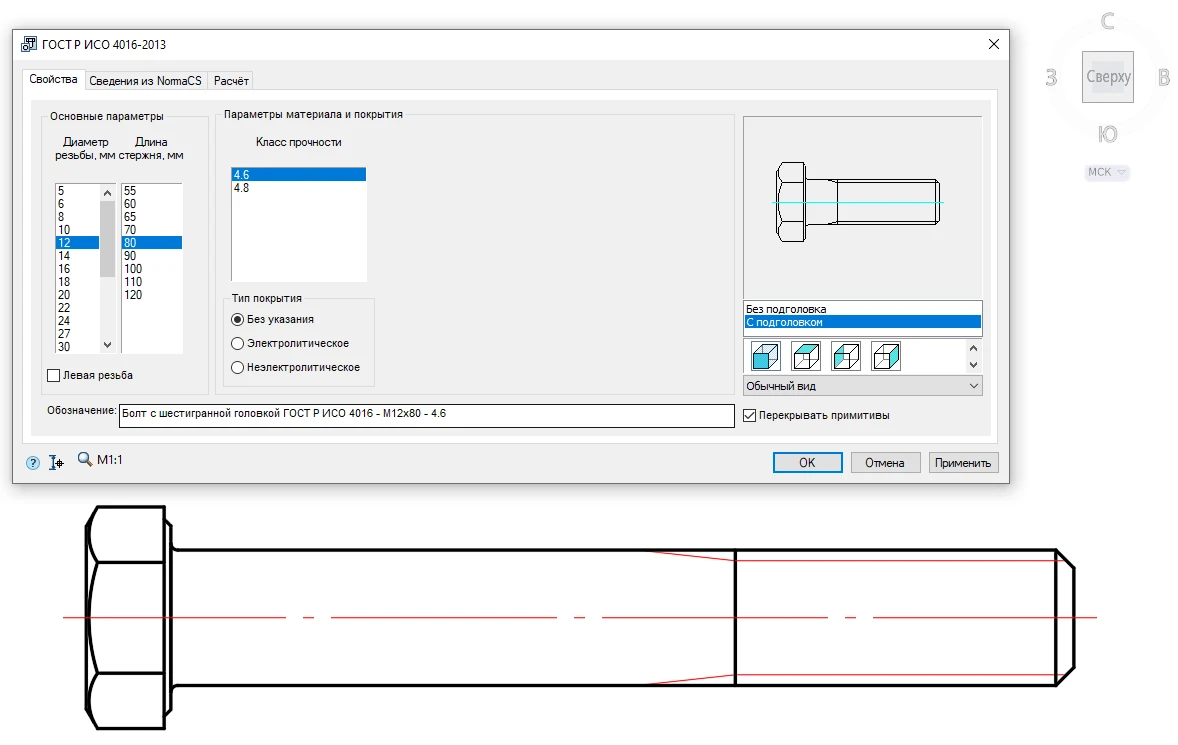

Для новых стандартов добавлены следующие свойства (в соответствии с требованиями к обозначению крепежа ГОСТ Р ИСО 8991−2011):

• материал;
• класс прочности;
• покрытие;
• элемент покрытия;
• толщина покрытия;
• чистовая обработка покрытия;
• метод покрытия;
• смазка покрытия;
• продолжительность испытаний.

Свойства крепежа для формирования сложных условных обозначений

Для старых стандартов добавлены следующие свойства (в соответствии с требованиями к обозначению крепежа ГОСТ 1759.0):

• направление резьбы;
• поле допуска резьбы;
• материал;
• класс/группа прочности;
• разновидность/марка стали;
• покрытие;
• толщина покрытия.

Для новых стандартов добавлены следующие свойства (в соответствии с требованиями к обозначению крепежа ГОСТ Р ИСО 8991−2011):

• материал;
• класс прочности;
• покрытие;
• элемент покрытия;
• толщина покрытия;
• чистовая обработка покрытия;
• метод покрытия;
• смазка покрытия;
• продолжительность испытаний.

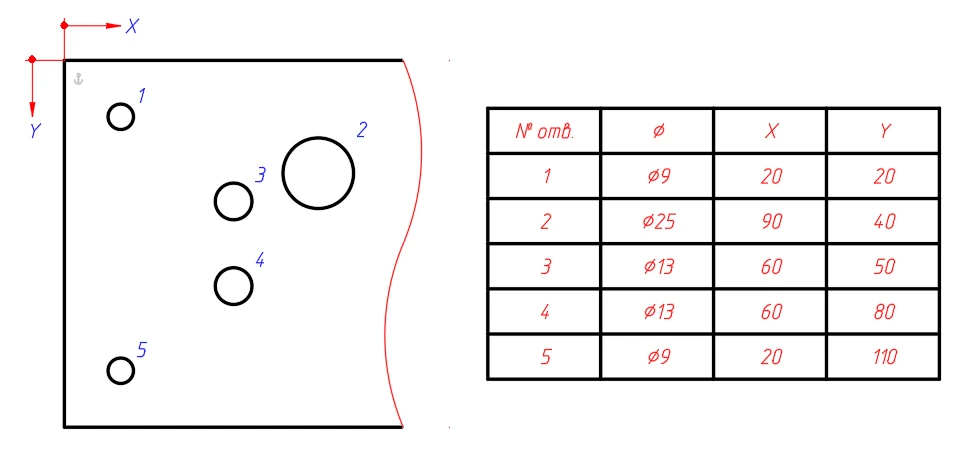

Доработка функционала таблиц отверстий

В инструменте таблицы отверстий добавлена возможность построения левой системы координат отверстий.

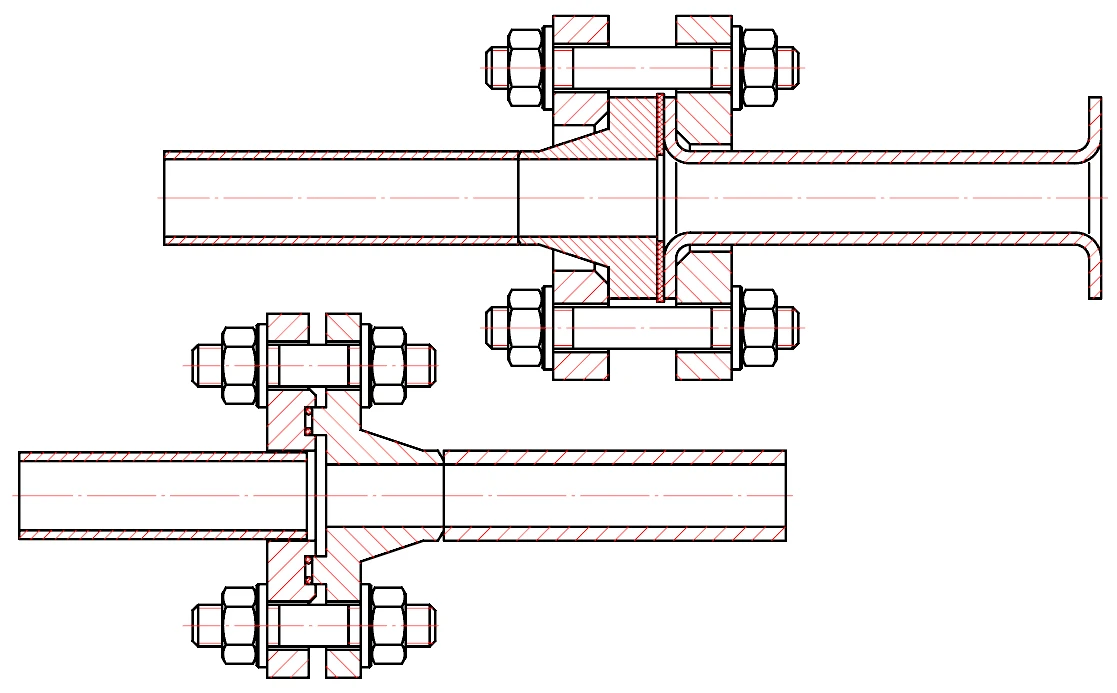

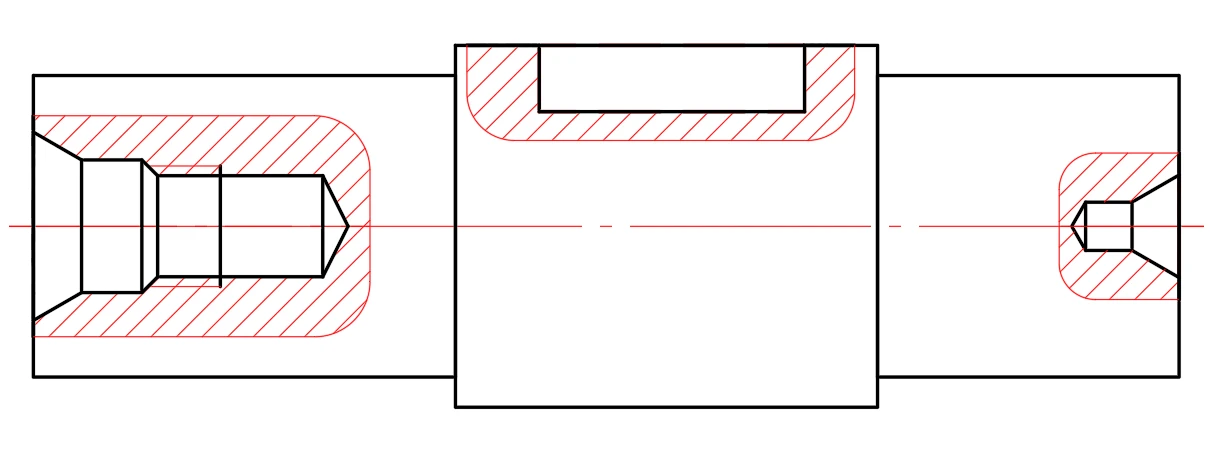

Местные разрезы

Команда «Местный разрез» позволяет автоматически получать изображения элементов базы типа шпоночных пазов и центровых отверстий на валах. На деталях передач и фланцах этой командой можно делать полуразрезы. На днищах и обечайках с местными разрезами можно показывать их толщину.

При создании местного разреза все элементы базы, которые попали в его рамку, будут показаны в разрезе. При этом, если у элемента базы нет вида в разрезе, будет показан его обычный вид.

При изменении геометрии, попадающей в местный разрез, он перестраивается по кнопке рамки «Обновить вид» или по команде mcregenobj.

Другие изменения

• Маскировка в маркерах;
• Новые материалы в базе;
• Файл замены единственного числа на множественное для группировки в спецификации;
• Дополнительные разделы в электромонтажной спецификации;
• Шаблоны спецификации со штампом заказчика и увеличенным шрифтом.

Платформы

Реализована поддержка платформ AutoCAD 2022, AutoCAD 2023, Inventor 2022, Inventor 2023.
