Project Studio CS 2018, сборка 017

Модуль Project Studio CS 2018 Ядро 18.0

• Исправлено поведение объекта «Отметки на плане»: исключен риск переворота текста при трансформациях;
• Устранены проблемы с добавлением префиксов марки в выносках с текстом, редактированным вручную.

Модуль Project Studio CS 2018 Конструкции 18.0

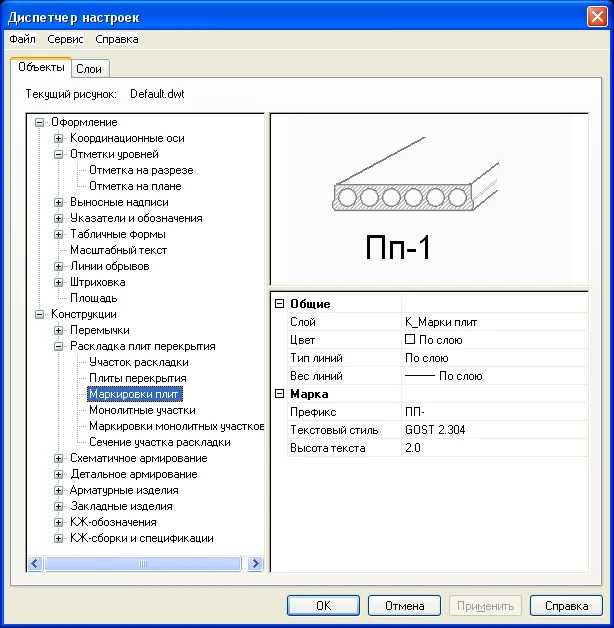

• Исправлена работа утилиты перенумерации железобетонных плит перекрытия и монолитных участков;
• Исправлена отрисовка засечек на залитых арматурных стержнях раздела «Детальное армирование» в AutoCAD 2007−2014.

Project Studio 2018, сборка 015

Модуль Project Studio Ядро 18.0

• Устранена ситуация, при которой выполнение команды Расчленить PS-объекты над условными изображениями элементов армирования, в состав которых входили объекты Project Studio CS, приводило к сохранению в чертеже всех этих PS-объектов.

Модуль Project Studio Конструкции 18.0

• При простановке ассоциативных гребенчатых и цепных выносок, если в нижней строке настроек был задан какой-либо текст, он не появлялся в выноске. Исправлено;
• Исправлена ошибка, вследствие которой цепная ассоциативная выноска для каркасов не проставлялась при включенной опции Перпендикулярно первому.

Project Studio 2018, сборка 012

Модуль Project Studio Ядро 18.0

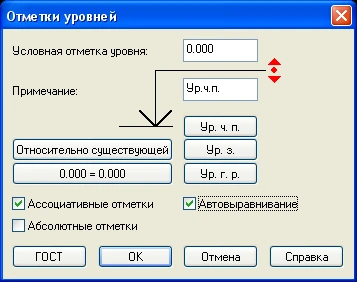

• При разбиении отметок уровня на фасадах и разрезах не применялся коэффициент сжатия. Исправлено;
• Устранена ошибка расположения узловой выноски при ее создании;

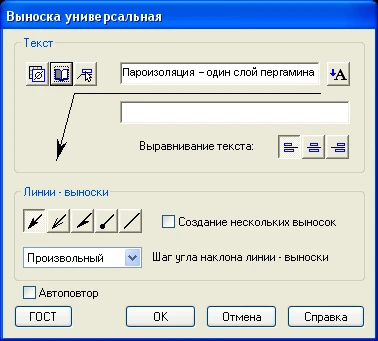

• При создании универсальной выноски в диалоге загружается текст, использовавшийся для предыдущей выноски.

Модуль Project Studio Конструкции 18.0

• Устранены следующие неточности:

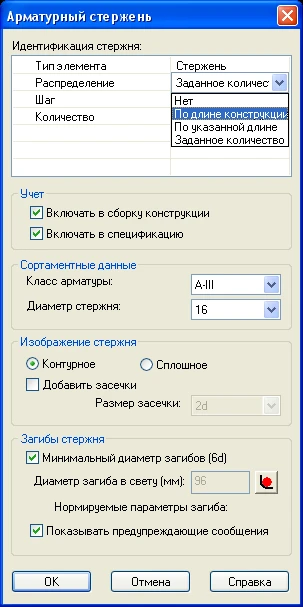

  • в свойствах схематичного стержня для варианта подсчета «Погонажная арматура» параметр Суммарная длина не учитывал количество стержней;

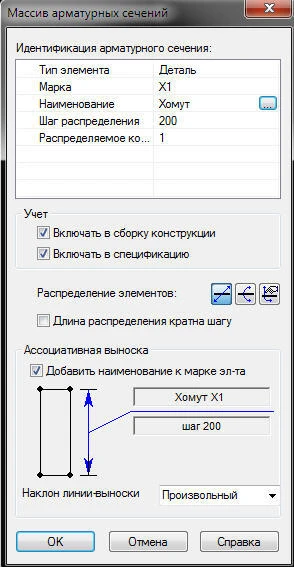

  • в процессе редактирования линейного распределения неправильно изменялась позиция при переключении режима подсчета «Погонажная» — «Отдельные стержни»;

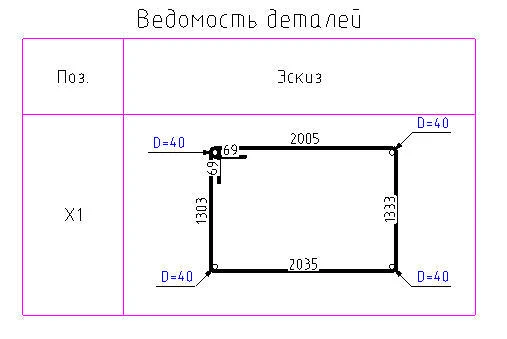

  • в некоторых случаях появлялся курсивный текст в маркировке диаметра загиба;
  • в спецификации конструкции раздел появлялся даже в том случае, если для всех элементов этого раздела было указано «Не включать в спецификацию»;
  • марка конструкции при ее редактировании в Диспетчере марок через раздел свойств приобретала в конце индекс «0».
• Диалог создания новой конструкции теперь разрешает вводить только цифры в поле с номером марки.

Project Studio 2018, сборка 010

Модуль Project Studio Конструкции 18.0

• Вес металлопроката в спецификации «Данные для спецификации железобетонных конструкций», получаемой из генератора спецификаций, указывался в граммах. Исправлено.

Project Studio CS 2018, сборка 009

В Project Studio CS 2018 реализована поддержка работы с версиями AutoCAD 2017 и 2018.

Модуль Project Studio CS Конструкции 2018

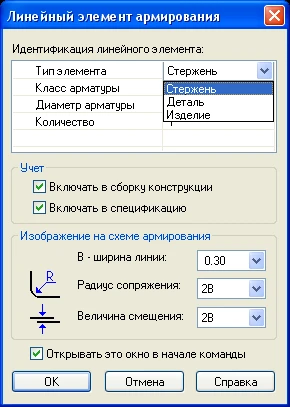

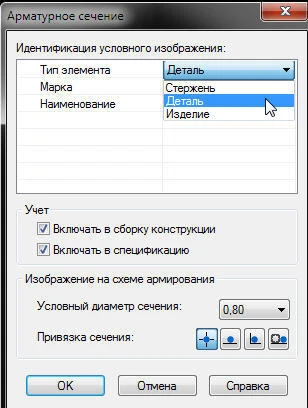

• Добавлена возможность специфицировать отдельные и линейно распределенные схематичные стержни как погонажную арматуру;

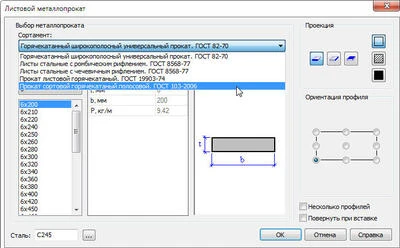

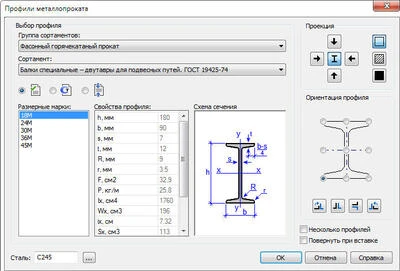

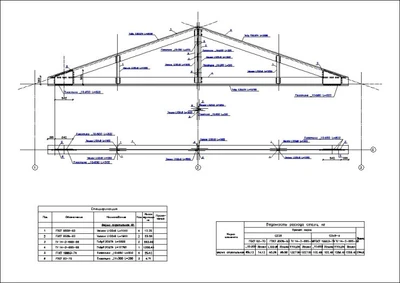

• Введен новый тип элементов модели — Деталь металлопроката. Добавлена возможность регистрировать чертеж детали металлопроката. Элементы металлопроката теперь могут выступать и в качестве элементов собираемой конструкции по сортаментным данным, и в качестве вхождения той или иной марки детали металлопроката;

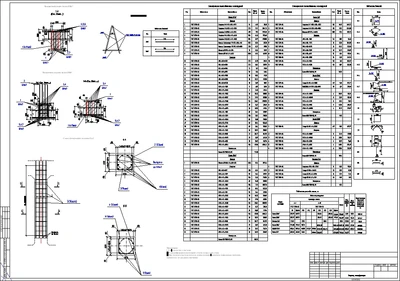

• Реализована возможность включать в состав железобетонных конструкций элементы металлопроката, которые попадают в соответствующий раздел спецификации на конструкцию;

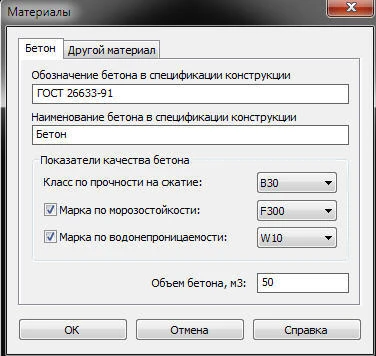

• Поддерживается возможность вносить данные для ведомости расхода стали по позициям, добавляемым в раздел «Материалы».

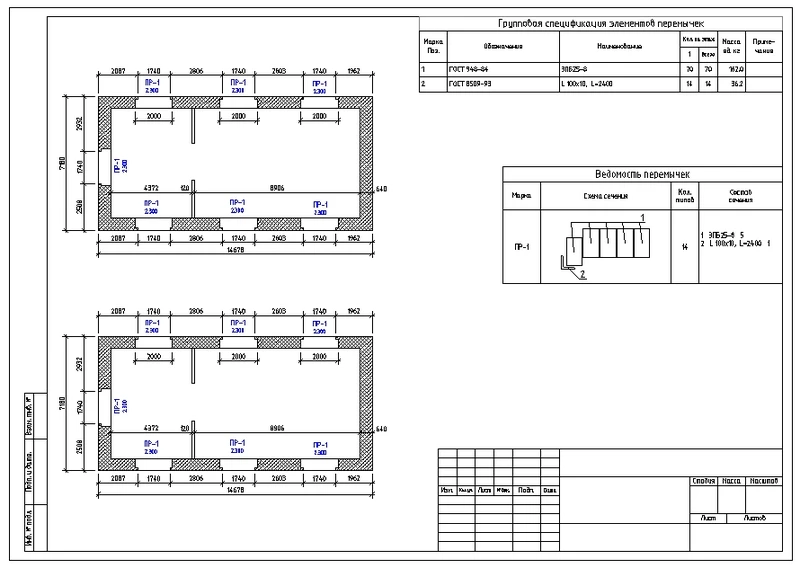

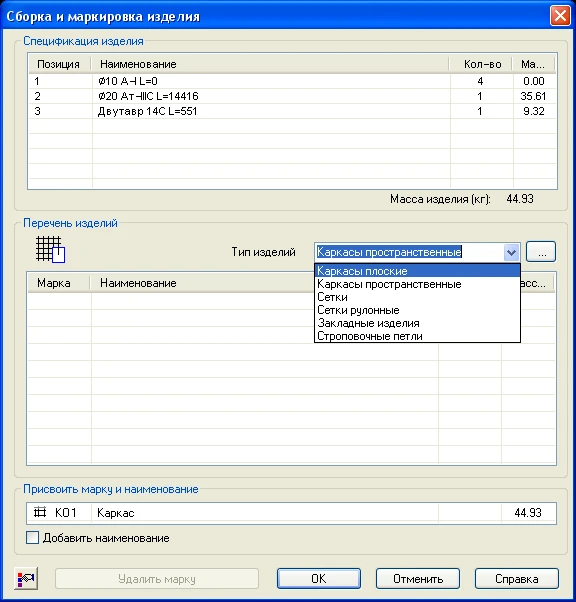

• Появилась возможность формировать пользовательские группы изделий;

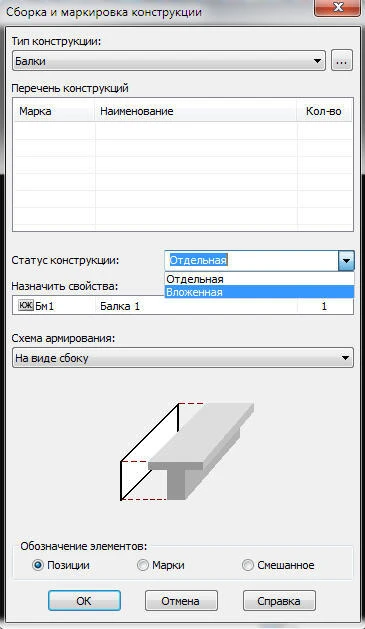

• Добавлена возможность использовать расширенные наименования марок конструкций и наименований деталей (например, колонна Км-4.1а, хомут Х1а);

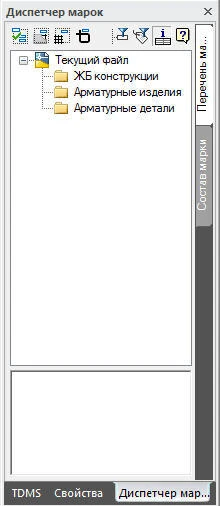

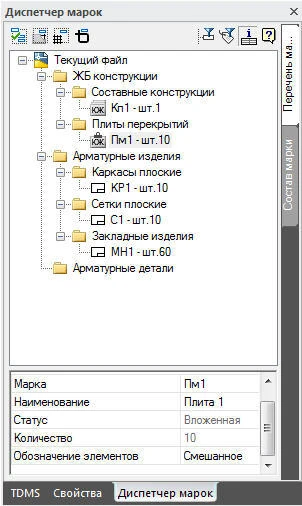

• Поддерживаются поиск и установка вида на чертеж зарегистрированной детали или изделия из Диспетчера марок КЖ. Вызов этой опции производится из контекстного меню марки в соответствующем разделе Диспетчера марок;

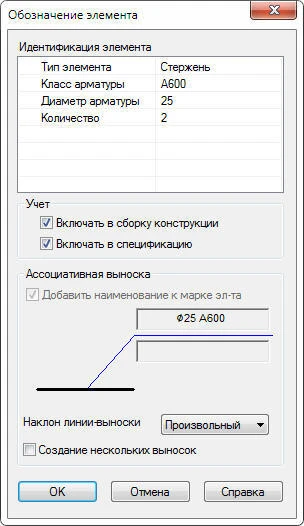

• Для элементов раздела «КЖ-Обозначения» (гребенчатой и цепной ассоциативных выносок) добавлена возможность ручного ввода текста в начале и конце каждой строки ассоциативной выноски элемента — наряду с автоматически формируемым текстом.
